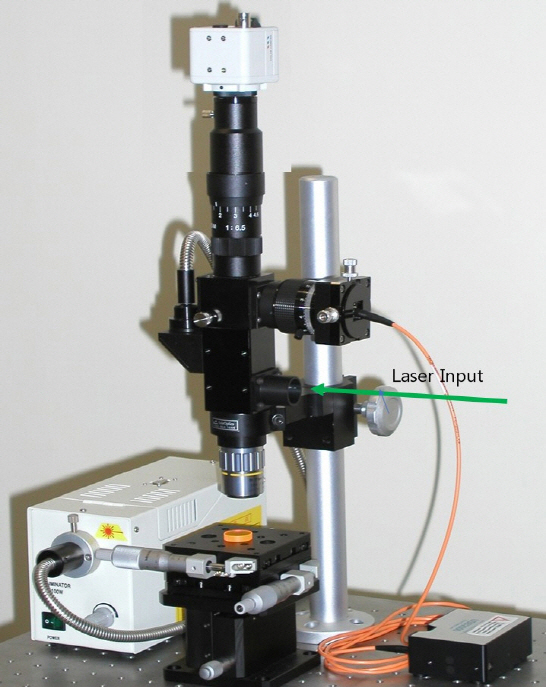

1. Spectroscopic Microscope

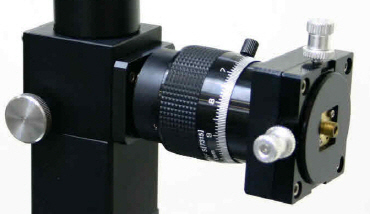

* 출력 신호를 광섬유(SMA)에 집속하기 위한 XYZ 장치. ( 분광기는 취급하지 않습니다.)
* 레이저를 샘플에 조사시키고, 샘플에서 발생되는 형광신호를 fiber로 집속하여,
분광기로 갖어갈 수 있다.
* 눈금 간격 : 100 um, 선 굵기 : 25um.
* Focusing size : ~ 수 um 까지 가능.

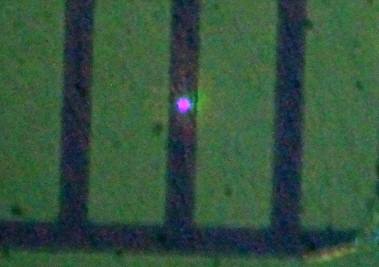

* 중앙의 점이 laser spot 임.

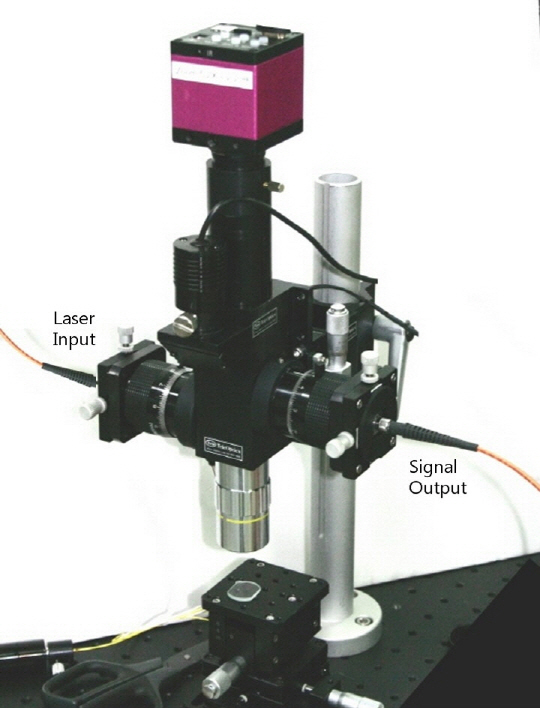

2. Dual Fiber Port (In/Out) for Spectroscopy
* SMA connector 를 출력으로 갖는 현미경.
* 레이저를 샘플에 조사시키고, 샘플에서 발생되는 형광신호를 fiber로 집속하여,
분광기로 갖어갈 수 있다.
Focusing size : ~ 수 um 까지 가능.
3. Raman 용 현미경

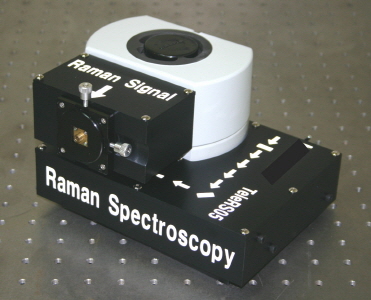

제작되어진 모듈. 이 모듈이 올림푸스 현미경 사이에 장착됨.
* 올림푸스 현미경에서 간단하게 장착된다.

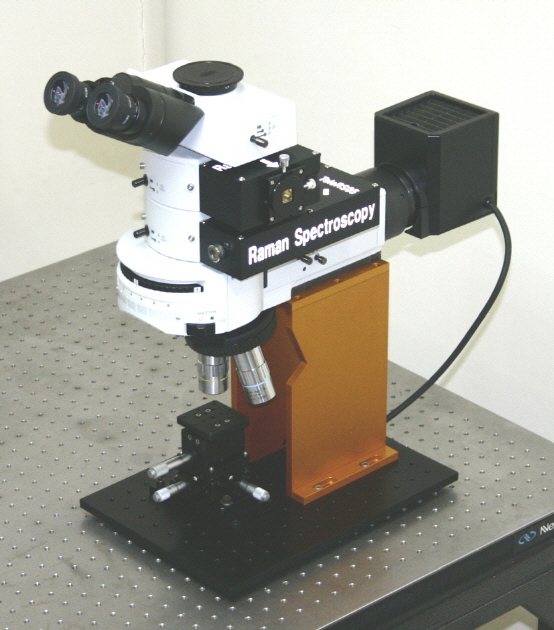

* 좌측의 사진은 : 모듈이 올림푸스 현미경에 장착된 모습.

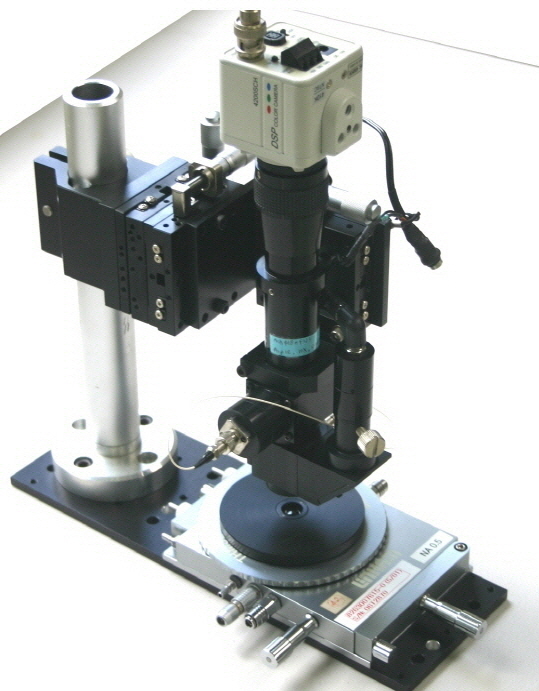

4. 저온 Linkam 용 현미경

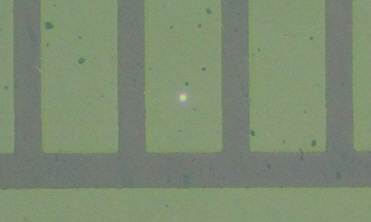

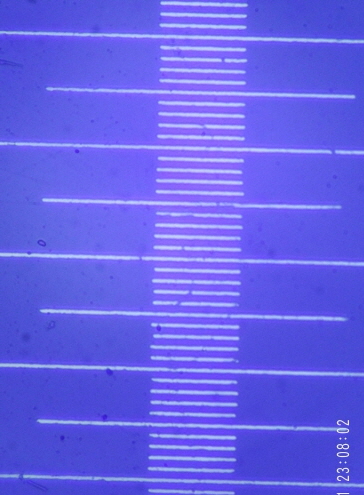

장착된 현미경으로 본 영상.
* 작은 선 간의 거리는 10um 입니다.
* Laser spot size 를 3um 이하 가능하며,
* NA = 0.5 로서 커서, 라만 신호 등을 효율적으로 수신할 수 있다.
* SMA 또는 FC/PC 로 신호를 수신하여, 광섬유로 분광기에 전달한다.

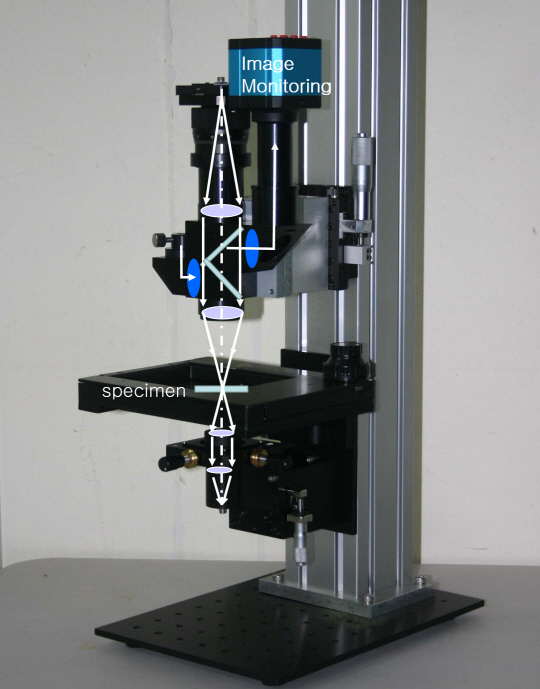

5. Transmittance Spectro-Microscope
사진과 같이 투과형으로 측정 가능.
투과, 반사도 제작 가능 ( 사진에서는 반사측정 port가 없으나, 동일한 방법으로 제작 가능).
